鋼筋殘余變形測量儀

一、主要指標

  1、滿足標準：JGJ107-2010《鋼筋機械連接技術規程》（2010.10.01實施）
  2、標定儀器：GWB-200B高精度引伸計標定器（量程0～25mm，分辨率 0.0002mm） 鋼鐵研究總院制造
  3、測量鋼筋直徑：φ5～φ40
  4、測量分辨值：0.001
  5、精度等級：1級
  6、數顯表顯示含義：
     均值：表示PV1和PV2兩路的平均值
     PV1 ：表示**路引伸計變形測量值
     PV2 ：表示第二路引伸計變形測量值

二、主要特點

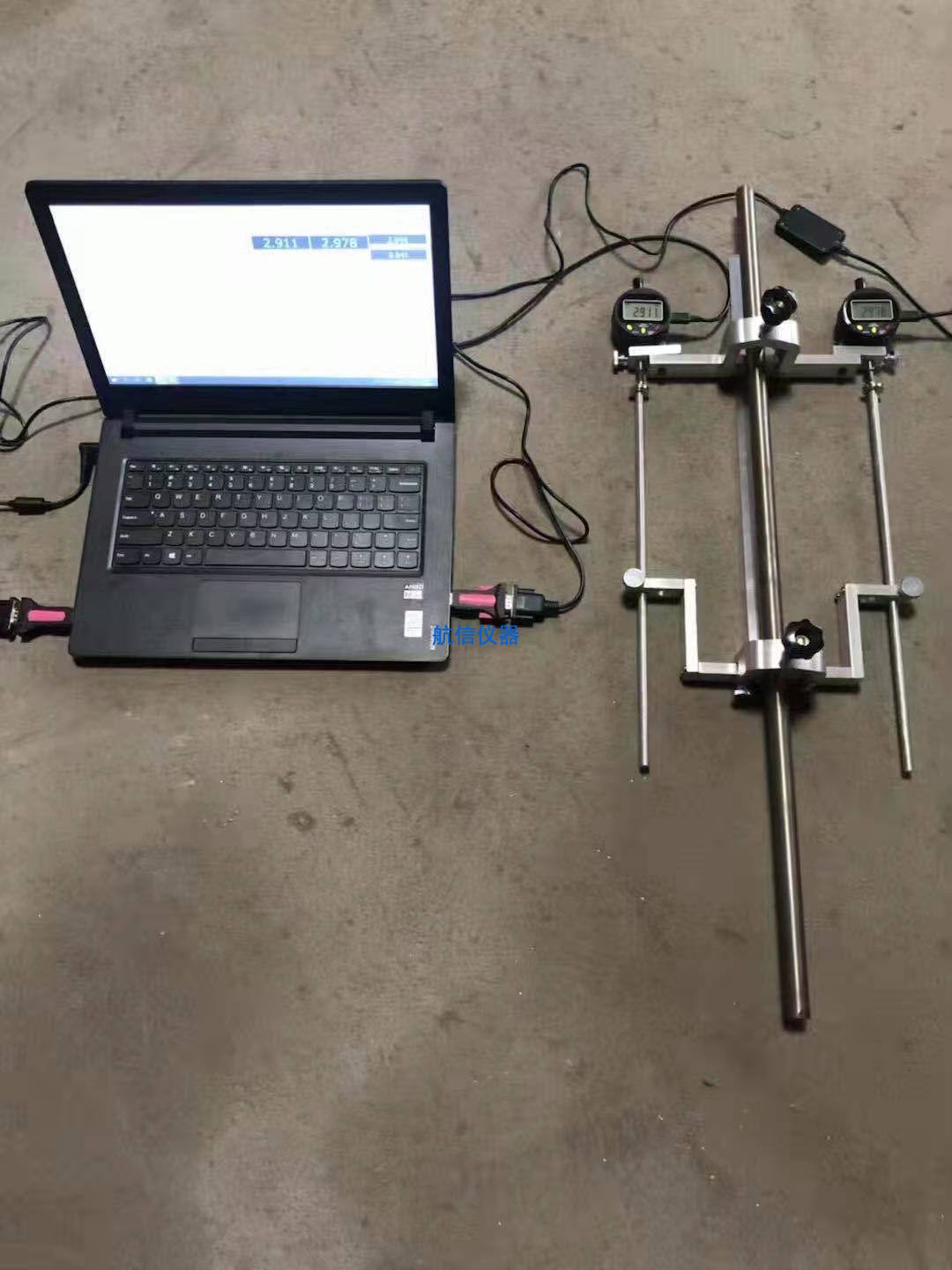

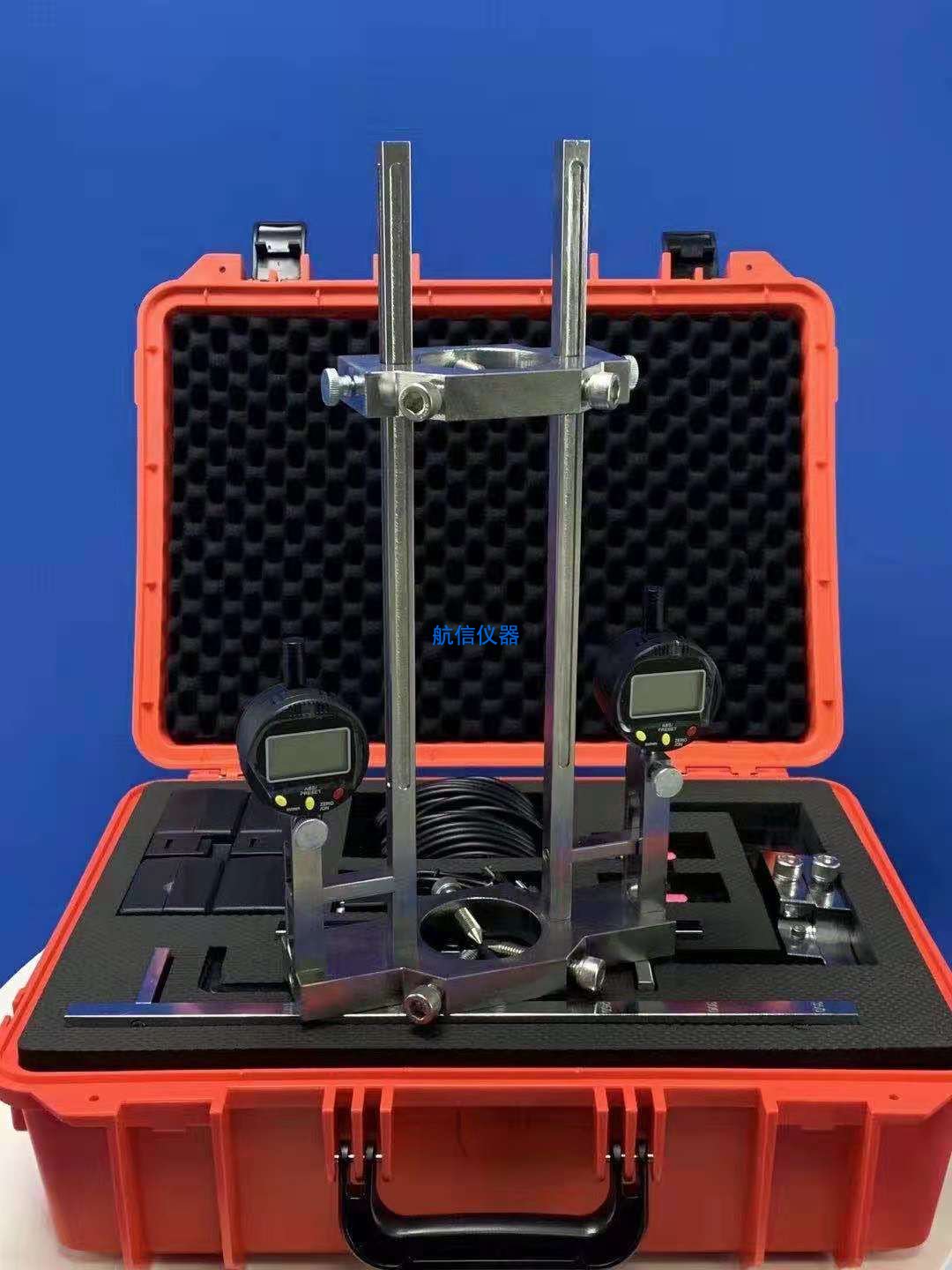

    1、鋼筋機械連接殘余變形測試儀由兩只高精度可變標距引伸計，靈敏度保持一致，組成雙側引伸計，直接測量試樣的兩側平均變形量，測量結果準確；
    2、兩只引伸計測量標距可調，范圍50～260mm，量程5mm或10mm；
    3、四位三排兩輸入高精度數顯表，電路部分采用24位A/D高精度IC芯片設計，實時顯示兩只引伸計的真實變形量，數值穩定可靠；

三、有關說明

  1、國家標準JGJ107-2010《鋼筋機械連接技術規程》規定，通過圓柱套筒機械連接的兩根鋼筋，在單向拉伸試驗中，接頭的變形性能等級是**時要求：殘余變形u0≤0.10mm（鋼筋直徑d≤Φ32mm）和u0≤0.14mm（鋼筋直徑d＞Φ32mm）。實際工作中測量到的殘余變形一般在0.030mm至0.080mm之間。殘余變形量很小。
  2、鋼筋殘余變形測試儀只有采用雙側引伸計測量得到的數據才是***準確的；
  3、雙側引伸計和鋼筋之間只有采用彈性連接（例如：彈簧和皮筋套），這樣測量得到的數據才是***可靠的。多次實驗證明：采用機械式剛性連接雖然連接方便，但是測量的數據誤差大，大于1%，重復性差，數據不可靠，不能通過計量檢定。
