一、稀漿封層負(fù)荷輪碾壓試驗儀用途：

　　適用于控制漿體混合料中是否有過量瀝青的試驗。控制瀝青用量上限。儀器滿足“jtg052-2011”中“t0755-2011”的試驗要求

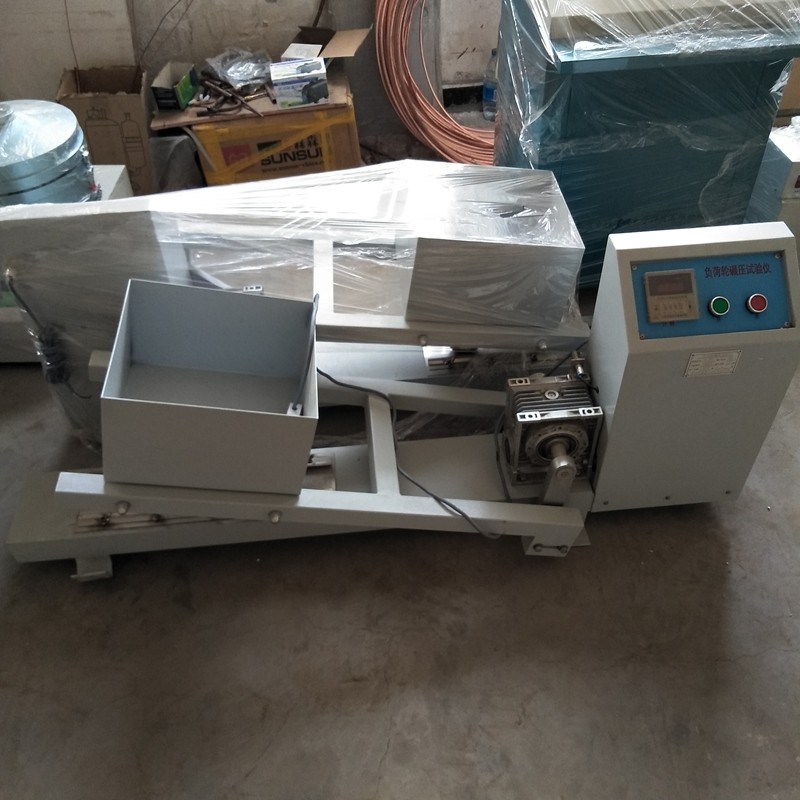

　　二、乳化瀝青負(fù)荷輪試驗機結(jié)構(gòu)：

　　儀器主要由電機、齒輪箱、傳動曲柄、連接臂、配重箱、，帶數(shù)顯計數(shù)器的橡膠腳輪和電氣控制器

　　乳化瀝青負(fù)荷輪試驗機技術(shù)參數(shù)：

　　1。電源電壓：380V

　　2。軋制速度：44次/分鐘

　　3。電機功率：250W

　　4。負(fù)荷輪橡膠硬度：hrc60-hrc70

　　5。試模尺寸：6.4mm(II型水平)12.7mm(III型水平)

　　6。試模內(nèi)部尺寸：380×50mm

　　7。試模外形尺寸：406×76mm

　　8。鋼蓋板尺寸：353×三十六×3mm

　　9。砂架內(nèi)部尺寸：355×38×5mm

　　三、試驗準(zhǔn)備：

　　1。根據(jù)要求的級配比制備粗細(xì)骨料和填料，并干燥

　　2。根據(jù)試模厚度一般大于礦物材料粒徑25%的原則，選擇厚度合適的試模

　　3。樣品中各成分的配合比應(yīng)以混合試驗

　　4確定的礦物骨料、填料、添加劑、乳化瀝青或改性乳化瀝青的比例為準(zhǔn)。稱取500g礦料入攪拌釜，加入填料，拌勻，加水拌勻，再加入乳化瀝青或改性乳化瀝青拌勻。攪拌時間不超過30s±2S;然后將混合好的混合物倒入測試模具中，并快速刮除。刮削過程應(yīng)在不重復(fù)刮削的情況下完成。整個操作過程應(yīng)在45秒內(nèi)完成。成型試件的表面應(yīng)均勻，否則應(yīng)丟棄。取出試模，放入60℃烘箱中干燥至恒重，一般不少于16h。取出樣品，冷卻至室溫備用

　　5?？刂破魇褂茫?/span>

　　將電源插頭插入三相四線插座，打開電源開關(guān)，數(shù)顯計數(shù)器顯示工作狀態(tài)1000次。如果按“設(shè)置”鍵，計數(shù)器將變?yōu)楣ぷ鳡顟B(tài)100次。如果你按下“△" 或"▽鍵，您可以隨意更改計數(shù)設(shè)置值。確定設(shè)置值后，按“開始”鍵“鍵，主機將工作

　　四、測試步驟：

　　1。調(diào)整負(fù)載輪測試儀，使負(fù)載質(zhì)量為56.7kg

　　2。將試件正確安裝在試件支承板

　　3上。將實驗溫度保持在25℃±2℃

　　4。放下橡膠輪并將其壓在樣品

　　5上。將計數(shù)器重置為零，并將滾動頻率調(diào)整為44次/分鐘

　　6。啟動碾壓1000次后(碾壓過程中，如果試樣上有粘滯或明顯的光亮，應(yīng)撒少量水，防止車輪粘滯試樣)，停機、卸載、清洗、干燥至恒重(60℃，不少于16h)，冷卻至室溫，稱取質(zhì)量(M1)，**至0.1g

　　7。將樣品重新安裝到儀器的原始位置。將砂架放置在試樣上，將其倒入砂架中，并將其平整(或?qū)?00 G92℃的熱砂倒入砂架中，使其變平，并將鋼蓋板放在砂架的中部)，然后將橡膠輪放下，開始軋制100次(8)。取下樣品，用刷子刷去樣品上的浮沙，然后稱量質(zhì)量(M2)，**至0.1g
