一、簡介：

       SYD-0752乳化瀝青濕輪磨耗試驗儀適用于檢驗乳化瀝青稀漿封層混合料成型后的耐磨性。乳化瀝青濕輪磨損儀的主要工作部件是高速旋轉裝置。

        該儀器按照中華人民共和國行業標準JTJ052-2000《公路工程瀝青及瀝青混合料試驗規程》T0752-1993年《乳化瀝青稀漿封層混合料濕輪磨損試驗》規定的要求設計制造，適用于檢驗乳化瀝青稀漿封層混合料成型后的耐磨性，并與負荷輪碾壓試驗一起確定稀漿封層混合料的合適瀝青含量。

二、技術參數：

電機轉速：           1400rpm；

2.工作電源:           AC380V±10%；50Hz；

3.整機功耗:           不大于380W；

4.磨頭自轉速度:       140rpm；

5.磨頭轉速:       61rpm；

6.磨頭質量:           2.27kg (工作質量)；

磨頭橡膠管長度L：   127mm；

8.定時性能:           5分鐘定時；

9.外形尺寸:           620㎜×500㎜×780㎜(長×寬×高)；

10、體重：          260kg。

三、主要結構：

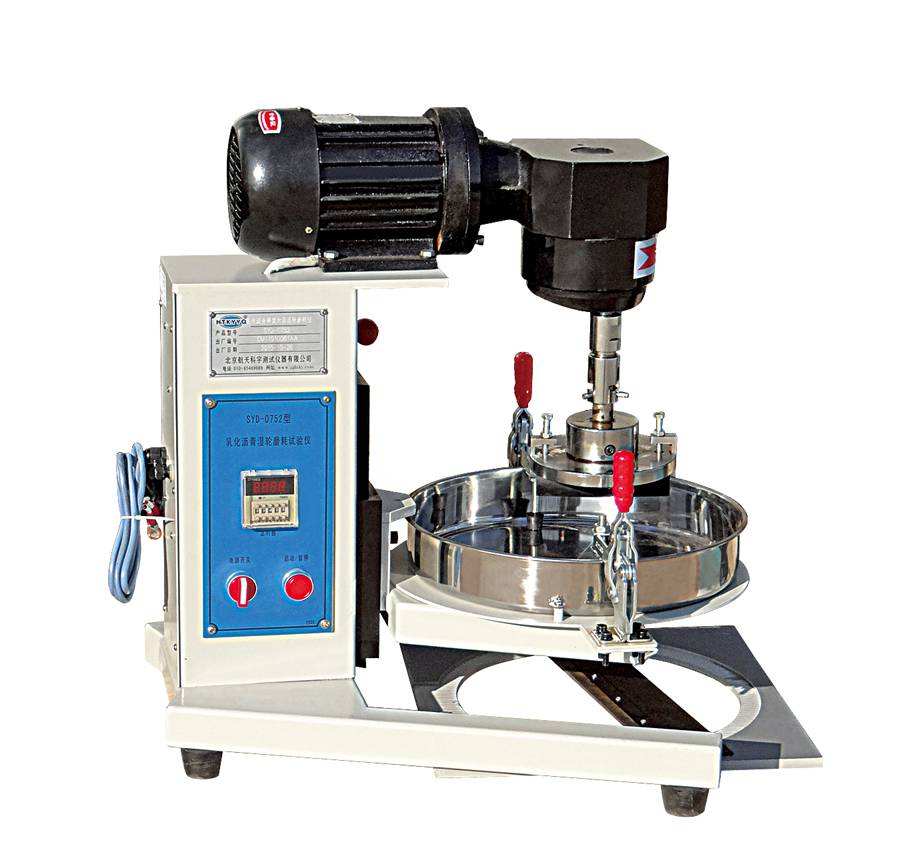

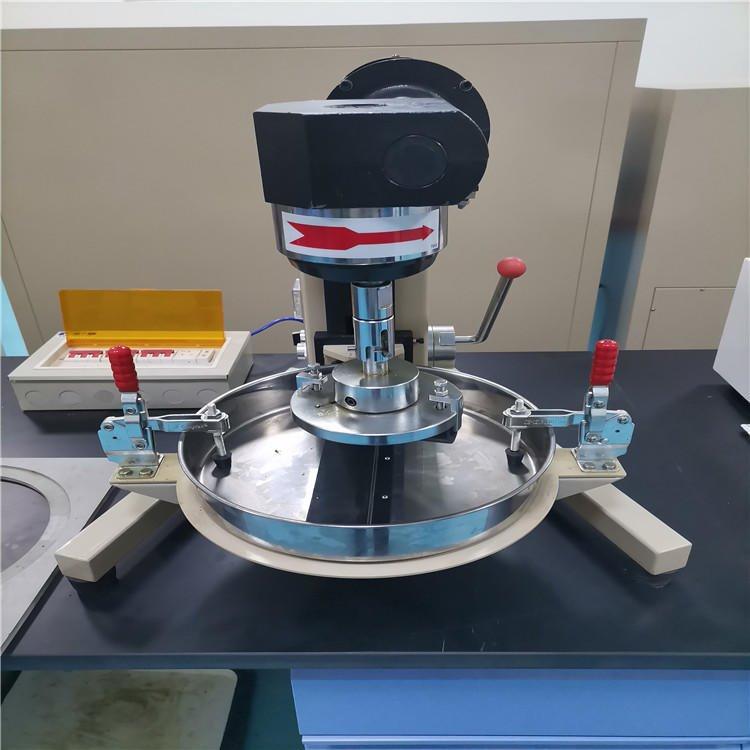

外形見圖1所示。

圖中：⑴ 機架；⑵ 盛樣盤；⑶ 操作面板；⑷ 磨頭；⑸ 壓緊手柄；⑹ 升降手輪。

操作面板(見圖2所示)。

⑴ 電源開關-總電源開關打開后，這個開關起作用，可以進行磨損試驗。

特別注意:此開關不作為儀器的斷電開關，只有關閉總電源開關后，儀器才能切斷工作電源！

⑵ 操作按鈕-按下此按鈕，儀器開始測試，計時器加法計時，計時時間到達設定時間后，儀器停止測試。

⑶ 停止按鈕-當儀器處于測試狀態時，按下此按鈕停止測試。

后面板(見圖3所示)。

⑴ 空氣開關(總電源開關)

⑵ 保險絲

總電源開關:三相空氣開關是儀器的總電源開關。打開開關，儀器將工作電源連接起來。

特別注意:總電源開關打開后，儀器通電，操作人員必須小心操作，注意**！

四、使用方法：

(1)使用前的準備

使用前應仔細閱讀使用說明書。

2.認真閱讀中華人民共和國行業標準T0752-1993年《乳化瀝青稀漿封層混合料濕輪磨損試驗》了解并熟悉標準中闡述的準備工作、試驗步驟和試驗要求。

3、按T0752-1993標準規定的要求，準備各種測試儀器和材料。

4.檢查儀器的工作狀態，應符合本說明書規定的工作環境和條件。

5.檢查儀器的外殼，必須處于良好的接地狀態，接地線必須保證良好的接地。

(2)測試方法

1、從烘箱中取出試件，冷卻至室溫，稱重G1。

2.稱重后置(25)±1）℃的水浴中(60～70)min。

從水溶液中取出試件，放入盛樣盤中，然后固定在磨機的升降架上，轉動升降手輪，升降架上升至試件頂起磨頭。

4.在盛樣盤中安裝溫度(25)±1)℃水。將試件浸入水中，使水深至少超過試件6mm，

5.打開總電源開關，打開儀器工作電源。

6、將計時計數器設置工作時間為5min按下運行按鈕開始運行，研磨試件。注意每次磨損作業都要使用新的橡膠磨損面。

注意：計數器的設置和工作過程見下面第五條。

7.當預定時間或次數到達時，磨機會自動關閉，轉動升降手輪，落下升降支架，取出試件。

8.沖洗試件，然后放入(60)±3)℃烘箱烘干至恒溫。

取出冷卻至室溫，稱重G2。

操作前后應對機體的緊固件進行檢查，防止松動，在磨機運行過程中，如有異常噪音應立即關機。

設置和工作計數器的過程：

計數器面板見圖4。

1、“＞鍵是右移鍵，按下這個鍵，可以移動需要設定值的位置。

2、“∧鍵是加鍵。當您想改變設定值的值時，您可以按下此鍵，該鍵可以從0開始添加到9。

3、按動“PAU鍵約10秒，數字設定值欄中的數字管閃爍。

4、按動“＞鍵，選擇需要改變數值的位置，例如從左邊的**位開始，然后按下∧鍵確定所需的數值。

⑴顯示值，顯示加法計時值 ⑵設定值，設定計時時間 ⑶功能鍵

5.完成后按＞按鍵，選擇第二、第三、第四位，按∧按鈕的方法設定你的設定值。

6、按“RST鍵，計時值清零，計時器做好計時準備。

7.按下操作面板上的操作鍵，儀器開始計時操作，直到計時值等于設定值，計時停止，儀器停止工作。

8.如果設定值不變，需要重新開始工作，只需再次按RST鍵，計時從第六條開始重新工作。

計算方法：

乳化瀝青稀漿封層混合料的磨損值按以下公式計算:

式中：WTAT-----磨耗值（g/m2）；

G1 ------磨損前的試件重量；

G2 ------磨損后的試件重量；

A ------磨頭膠管磨損面積0.034m2。

五、注意事項：

1、工作電源為AC380V、50Hz使用前必須按要求配備配電箱或電源插座，外殼必須接地良好，注意**使用。

2.該儀器的主要工作部件是高速旋轉裝置。儀器工作時，請不要將手和頭(頭發)伸入高速旋轉區域，以防發生事故！

儀器使用3個月左右應加油一次。加油時，拆下儀器頂蓋，在內鏈齒輪上涂潤滑脂，在磨頭上部的主軸螺母上涂潤滑脂。

3.每次使用后，磨頭和身體上的水漬應擦拭干凈，以防生銹。

4.每次試驗必須使用新膠管，或者將原膠管翻轉180°后使用。

警告:當儀器出現故障時，應立即切斷電源。請專業技術人員在繼續使用前進行維護和排除故障，以防止事故發生。！
