一、品名：

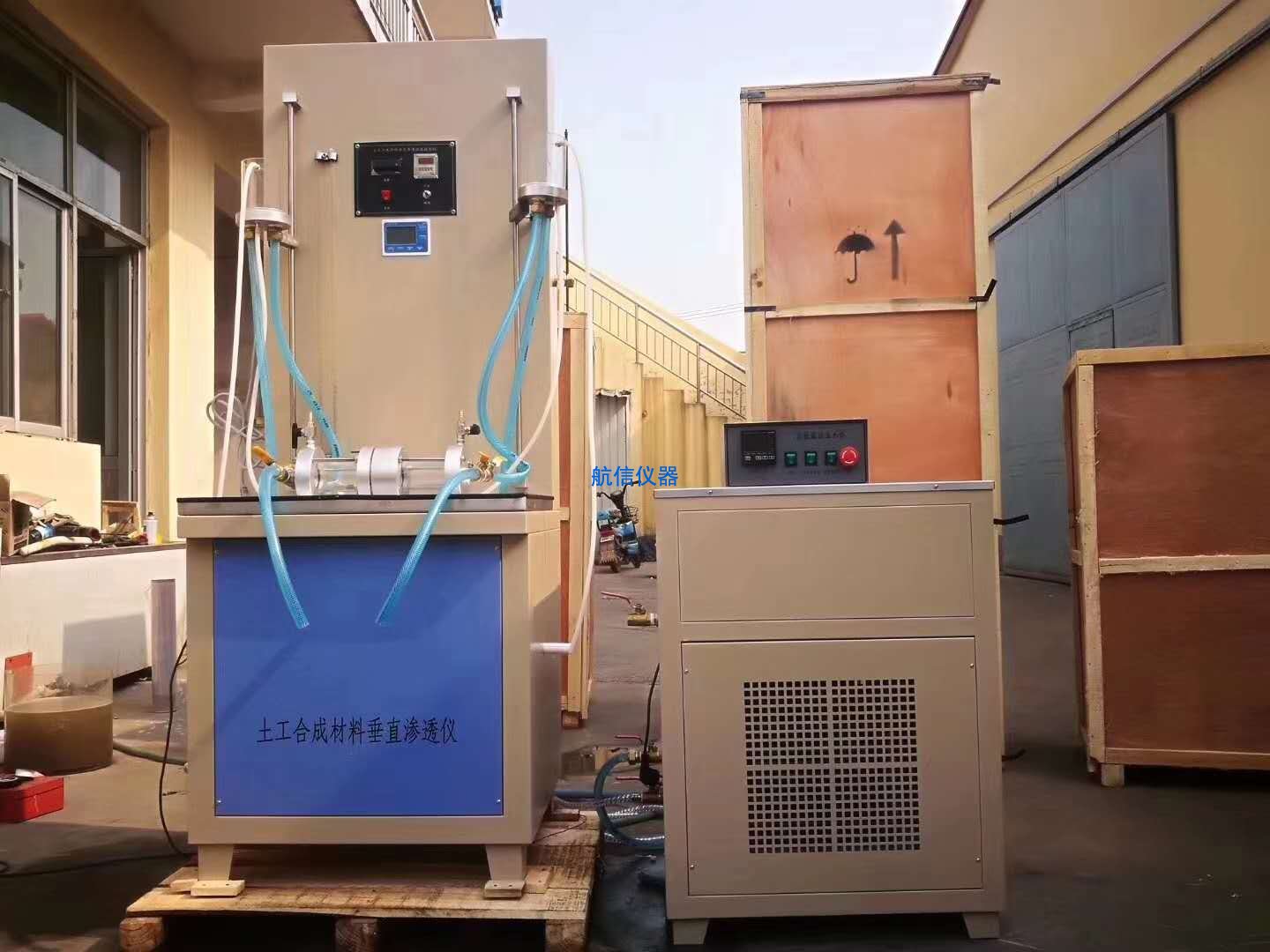

土工布垂直滲透儀

二、概述：

本儀器用于測定各種類型土工布的透水性能，其性能符合GJTG E50-2006《土工合成材料試驗規程》標準中對儀器的要求。

三、原理：

在規定條件下，測定垂直通過單層土工布的水流量。

四、主要技術參數

   1、**水頭壓差：250mm
   2、夾持器內徑：Φ50****0.5mm
   3、試樣**厚度：20mm
   4、時間計數器：0~99.99s
   5、溫度計范圍：0~50℃（精度0.1℃）
   6、量筒：1000ml（精度10ml）
   7、電源：Ac220V****10％     50Hz

五、產品特點：

1、恒水頭滲透儀：滲透儀直徑小，直徑50 mm，可使試樣和夾持壁密封良好，無滲漏。儀器可設置的大水頭差不應小于70 mm，設有溢流水位調節裝置，使試件兩側的水頭在試驗期間保持恒定，并能達到250 mm的恒定水頭。測量系統的管道應避免直徑的變化，以減少水頭損失。有一個測量水頭高度的裝置，**到0。2毫米

2、供水系統：試驗前必須采用萃取法或煮沸法，水中溶解氧含量不得超過10 mg/kg。溶解氧含量測定應在進水處進行，溶解氧測定儀器應符合有關規定。水溫控制在18℃~22℃。

  其他設備：秒表，**到0.1s；測量缸，**到10毫升；溫度計，**到0.2℃。

3.樣品準備和抽樣：

根據本操作說明書的規定取樣。樣品數量和大小：樣品數量不少于5件，其尺寸應適合于測試儀器。

樣品要求：樣品應干凈、無污垢、無明顯損傷或褶皺，不得折疊，應放置在不加**載荷的平坦地方。

六、試驗步驟

1.將樣品放入含潤濕劑的水中，浸泡至少12小時，直至飽和，并驅走氣泡。用0.1%V/V的烷基苯磺酸鈉作潤濕劑。

2、當飽和樣品裝入滲透儀的裝載機時，應防止空氣在安裝過程中進入樣品，水下樣品應在此條件下加載，以免所有接觸點泄漏。

3.將水注入滲透儀，直到樣品兩側水頭差達到50毫米為止。如果樣品兩側的水頭在5分鐘內不平衡，請關閉供水，查明是否有未排除的清潔空氣，再排放，并在試驗報告中注明。

4。調節水流，使水頭差達到70 mm****5mm，準確到1mm。在水頭穩定至少30小時后，在規定的時間周期內，通過本儀器收集的透水量由投藥杯收集，體積**到10 mL，時間**到s。所收集的滲透水量至少為1000 mL，時間至少為30s。如果使用該流量計，則在測量水頭差70 mm時，該流量計至少應能夠測量流量，并應從15秒內連續三次讀數的平均數中獲得實際流量。

5.對于0.8、0.6、0.4和0.2倍的水頭差，重復上述程序，從高流量到低流量結束，并記錄相應的滲透水量和時間。如果使用流量計，則采用同樣的原理。
