混凝土軌枕靜載試驗機適用于混凝土軌枕(I型枕、I 型枕、Ⅲ型枕、叉枕、橋枕、寬軌枕等)的 靜載抗裂張度試驗，能準確快速檢測各種軌枕的靜載強度，并能測試軌枕實際承載能力。

功能介紹

1、該試驗機采用伺服自動控制、液壓加載，電子測量、微機顯示及數據自動處理。本機液壓 系統主要由全數字精密伺服閥、高壓油泵組成。由計算機進行自動控制。 一體化油源控制系統，操 作部分高度適當，便于試驗者進行操作與觀察。

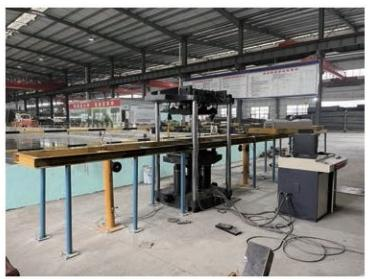

2、主機采用四立柱結構。裝卸試樣方便，穩定性好。主機部分由底座、油缸活塞、上、下壓盤、 立柱、上橫梁、球形壓頭及相關零件等組成。

3、加載系統， 一體化操作控制油源系統，時尚、美觀、操作簡便。采用液壓伺服液壓閥，;確保 系統高精**、低噪音、快速響應；由全數字多通道閉環測控系通、傳感器、全數字伺服閥、高壓油 泵、油源操作臺等組成。計算機實現自動控制、顯示、數據采集、處理等功能。

4、混凝土軌枕靜載試驗機測控系統由伺服測控箱、數字伺服閥組、三路高精度負荷傳感器、 測控軟件等組成，具有載荷閉環控制功能，能夠?qū)崿F(xiàn)試驗機恒速加載、載荷保持、恒速卸載、等控 制方式，具有控制精度高，可靠性好的特點，滿足《TB/T1879-2002  預應力混凝土軌枕靜載抗裂試 驗方法》標準對于預應力混凝土軌枕靜載抗裂性能的試驗要求。采用微機實現自動測量和控制、 自動完成混凝土軌枕抗裂性能試驗，并記錄試驗結果及打印報告。

5、采用品牌微機，配有WindowsXP  系統試驗機軟件，根據國家標準或用戶提供的要求，測量  各種材料的抗壓性能。試驗過程的數據采集、處理、分析、存儲及顯示，均有微機自動完成，測量結  果準確、可靠。并對試驗數據進行再統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告， 設有試驗曲線放大、比較、遍歷功能，智能、方便。

應用標準

GB/T16826-2008《電液伺服試驗機》

JJG139-1999《 拉力、壓力和試驗機的檢定規程》

TB/T1879-2002《 預應力混凝土枕靜載抗裂試驗方法》

JJG(鐵道)158-96《500kN 混凝土軌枕靜載試驗機檢定規程》

技術指標

1、試驗力(kN)500

2、測量范圍(kN)4%-99%FS

3、試驗機的示值精度≤±1%

4、壓縮空間  0-450

5、四立柱間距(長x寬)mm  850x930

6、上加載跨距500,600,  可調

7、下加載跨距600,700,800,1500,       可調

8、活塞行程250

9、加荷速率可調

10、試驗機外形尺寸：長×寬×高   主機(包括加載支架)(mm)2400x1800x1100mm

伺服油源控制柜 (mm)1200x800x1100

11、電源及功率380V±10%50Hz,2.0kw

12、機器重量≈3000
