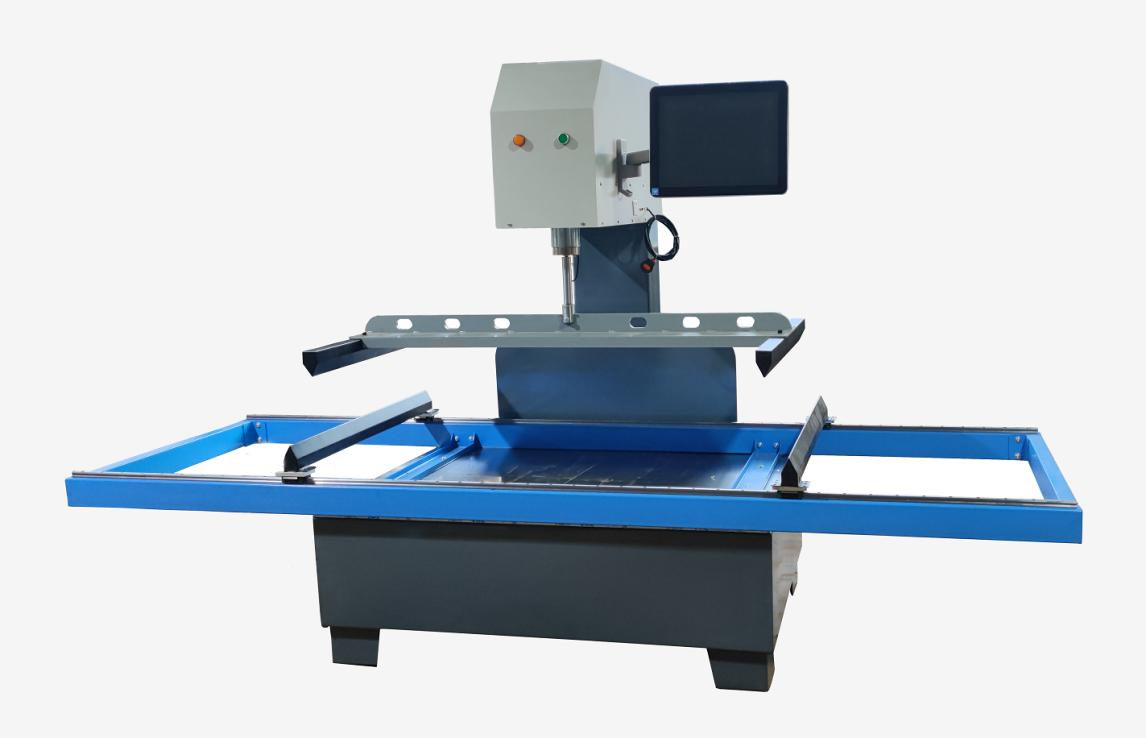

一、簡介板材抗折試驗機（以下簡稱試驗機）是用來測定隔墻板、外墻內保溫板、等 非金屬材料薄板抗折力（抗折強度）的試驗設備。本設備根據《GB/T 30100-2013 建筑墻板試驗方法》；《JG/T 159-2004 外墻內保溫板》，等試驗方法設備的要 求進行設計制造，配置不同的夾具支座來完成不同的試驗。

二、主要技術參數

（1）**試驗力：10KN（分辨率 0.1N）

（2）絲杠行程：≥180mm

（3）支承輥、壓輥直徑：根據不同試驗配置不 同夾具（選配）

（4）兩支承輥間距：200～2400mm（可調）

（5）電 源： 220V

（6）功 率：1KW

（7）加載速度：0～250 （N/S）（可調）

（8）試件**尺寸：700ⅹ2400mm

（9）恒加載自動計算試驗結果

（10）試驗數據儲存 （11）自動生成報表

三、實驗步驟

1、空載靜置 2 min，記錄百分表初始讀數，**至 0.01 mm。釆用分級施加 荷載法，均勻施加荷載 F（N）于試件，每級荷載為試件重量 W（N）的 30%。

2、每級加荷完成后，靜置 2 min，直至加荷至墻板產品標準規定的抗彎荷載， 靜置 5 min。若此時試件仍未破壞，可繼續施加荷載，按同樣的分級加荷方式直 至試件破壞，記錄此時的**破壞荷載 。每級加荷完成靜置后記錄百分表的讀 數，**至 0.01 mm
