一、技術參數：
1. 軸力檢測范圍：20-500kN
2. 扭矩檢測范圍：10-2000Nm
3. 螺栓規格：M16-M30
4. 螺栓長度：60mm-280mm
5. 試驗精度：軸力****1.0% 扭矩****1.0%
6. 電源： 三相四線
2. 扭矩檢測范圍：10-2000Nm
3. 螺栓規格：M16-M30
4. 螺栓長度：60mm-280mm
5. 試驗精度：軸力****1.0% 扭矩****1.0%
6. 電源： 三相四線

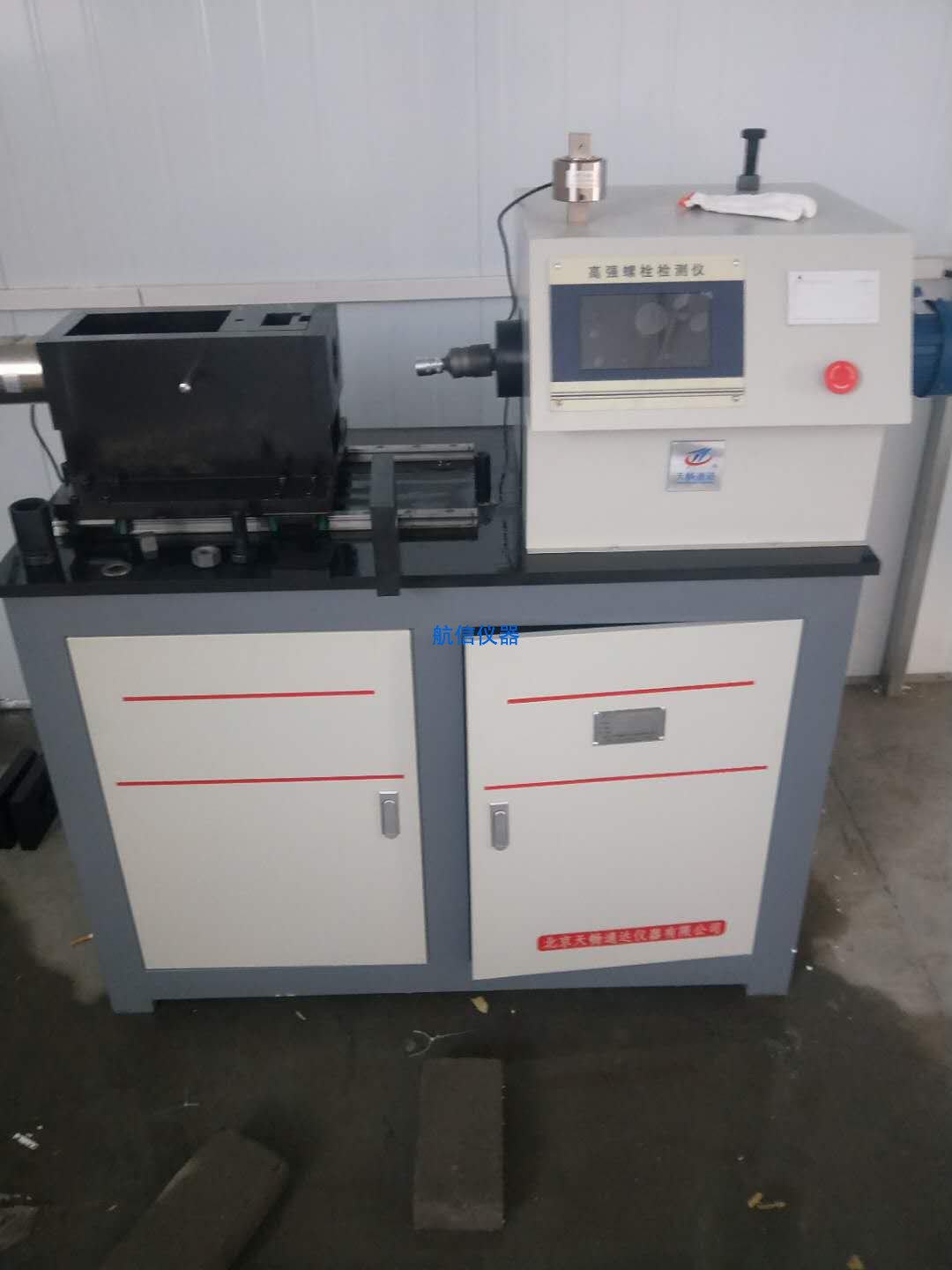

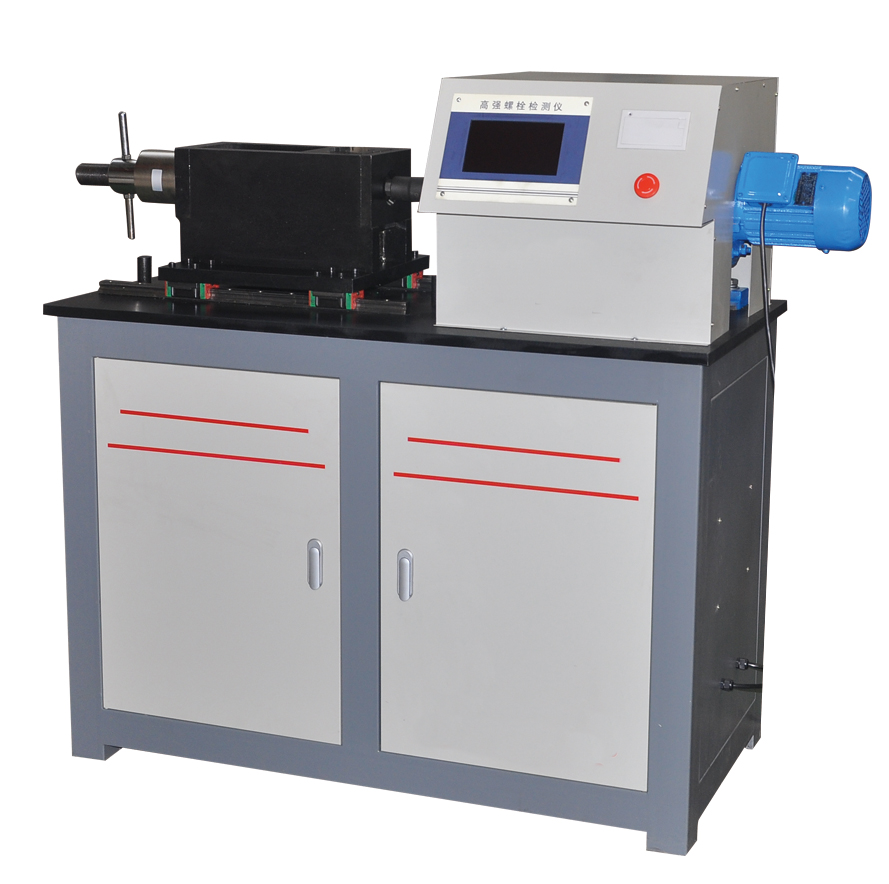

二、產品簡介：
該儀器是根據GB50205-2001"鋼結構工程驗收規范"的有關要求設計制造的。高強度螺栓連接副(M12、M16、M20、M22、M24、M27、M30)的軸向力、扭矩、扭矩系數和扭矩系數可以測試、顯示和打印。"當軸向力達到標準值時，探測器發出嘟嘟聲并記錄試驗數據。在設備停留1秒后，樣品會自動反轉和松開。同時，根據檢測到的軸向力和扭矩，自動計算和顯示扭矩系數。當一組試驗完成后，探測器自動計算N個試件的平均軸向力、平均扭矩、平均扭矩系數、標準差和變異系數?？刂葡到y(tǒng)可以隨時更新和存儲32組數據，并進行讀取和打印。"由于扭剪高強度螺栓連接副梅花頭扭轉后很難取出試件，建議用戶不要用該設備對扭剪高強螺栓連接副進行軸向力試驗。
它具有參數備份、恢復和自動校準功能。根據高強度螺栓的檢測要求，還設置了峰值保持監測和傳感器過載保護提示。為了便于用戶與計算機在線建立RS 232接口，數據可以傳送到計算機，經進一步處理后打印出報告(需要特殊順序)。
三、產品配置清單：
名 稱 | 單位 | 數量 |
試驗主機含控制器 | 臺 | 1 |
軸力傳感器500KN（已裝在設備上） | 只 | 1 |
軸力傳感器信號線 | 根 | 1 |
扭矩傳感器2000N.M | 只 | 1 |
扭矩傳感器信號線 | 根 | 1 |
重力套筒27（M16）,34(M20),36(M22),41(M24),46(M27),50(M30) | 件 | 各1 |
螺栓外擋板16，20, 22, 24, 27, 30 | 件 | 各1 |
螺栓內擋板16，20, 22, 24, 27, 30 | 件 | 各1 |
防轉插板16，20, 22, 24, 27, 30 | 件 | 各1 |
合格證 | 份 | 1 |
使用說明書 | 份 | 1 |
裝箱單 | 份 | 1 |
