一、簡介：

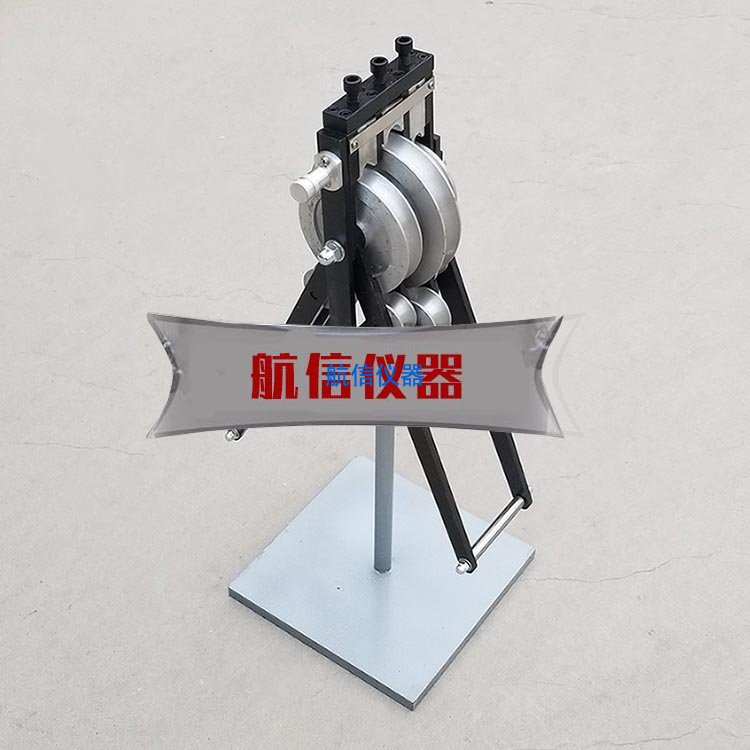

電工套管彎曲試驗機
適用于絕緣電器套管及其他材料的彎曲試驗，總彎曲角為180°，試驗后觀察到試樣的裂紋，電套管彎曲試驗機可在同一設備上測試標準規定的三種管道，無需更換成型模和彎曲輥，操作方便、直觀、可靠，應用越來越廣泛。
二、技術參數：
導管直徑：16.20.25
成形模槽底部半徑：48mm60mm75mm
GB/T13255-1988彎輥**軌跡半徑：84mm105mm131.25mm
成形模及彎輥槽半徑：8.1mm10.1mm12.6mm
彎輥槽底徑：24mm30mm37.5mm
試樣總彎曲角：180°
外形尺寸：350×320×850 mm
體重：30公斤
三、標準依據：
滿足GB/T14823.2"剛性絕緣材料平板導水管"、JG/T 3050"建筑絕緣電氣管道及配件"、ZBG 33008"聚乙烯塑料波紋管"等要求，符合"剛性絕緣材料平板導水管"、"建筑絕緣電氣管道及配件"、"聚氯乙烯塑料波紋管"等要求。
四、結構說明：
本實用新型由底座、支架、模具、彎曲輥、夾緊裝置等組成。
五.產品操作：
1.平穩放置，擦拭表面。
2、在試驗前，在每個試樣中插入彎曲助劑。彎曲助劑可以是由直徑為1-2毫米的鋼絲繩纏繞而成，沒有毛刺(彈簧的外徑比指定管道的內徑小0.7-1mm)。也可以使用工廠推薦的彎曲助劑。
3.提升電器套管彎曲試驗機兩側的手柄，根據不同直徑的樣品選擇相應的成形模(輪)，將試樣插入成形模與彎曲輥(輪)之間，轉動夾緊手柄，將夾緊裝置輕輕夾在成形模槽中。
4.試樣兩側的手柄被緩慢地壓下，使試樣的總彎曲角約180°，這樣，當軋輥松開時，試樣彎曲到90°，在90°角的位置，試樣和彎曲輔助部件不應受到損壞。
5.試驗結束后，觀察到試樣的裂紋。
6.如果樣品不易取出，可撥出定位銷，將夾緊裝置按**角度轉動后，可取出樣品。
7.在測試結束時，將電動套管彎曲試驗機擦拭干凈，并保持干燥。
